2013年に生産が中止された

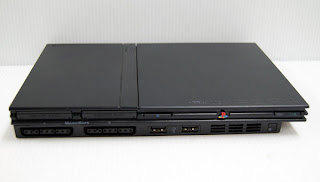

PlayStation2
まぁ生産は中止されても暫くはメーカーサポートが
あるさ！なんて余裕をかましておりましたが・・・
気が付くと2014年3月に全てのサポートが
終了してるし Σ(ﾟ◇ﾟ；) ｹﾞｯｹﾞｯ！
ということは壊れても修理してもらえないのか
でもまだまだ遊びたいソフトあるんだけどなぁ
というわけで今回は
PS2スリムタイプの
ピックアップユニット交換にチャレンジ！
まずネジは本体裏の赤丸の部分の
カバーの下に隠れておりますので
まずカバーを取り外し
ネジを6本取り外します
普通のプラスドライバーで大丈夫です
６本のネジを外せば、ケースを開けられますので
上カバーを持ち上げると
早速「ピックアップユニット」登場！
ピックアップユニットは四隅にある4本のネジと
3本のフレキシブルケーブルで繋がってます
まず3つあるフレキシブルケーブルのうち
上の丸印の2箇所を外します
ロックはかかってませんので
ムリにひっぱってちぎってしまわないように
そっと外してください
次に四隅のネジを外します
こちらも普通のプラスドライバーでOKです
最後にこちらのフレキシブルケーブルを外せば
ピックアップユニットを取り外せるのですが
このフレキシブルケーブルはロックが掛かっている上に
本体と両面テープで固定されていて
このままでは少し作業がやりづらいので
今回は一旦全てのフレキシブルケーブルを
取り外してから作業をしてみます
そっと両面テープを剥がして
茶色い部分を2本の指でそっと引き上げて
ロックを解除します
ロックを解除せずに無理やりひっぱると
フレキシブルケーブルが断線しますのでご注意ください
フレキシブルケーブルはこのあとまた使用するので
ピックアップユニットから取り外してください
取り外すには、まず赤い丸印内の茶色の部分を
ツメで上方向にハネ上げてロックを解除する必要があります
無理やり力を加えると茶色のツメが破損しますので
そっと少しずつ力を加えてロック解除してください
右がこれから取り付ける新品のピックアップユニット

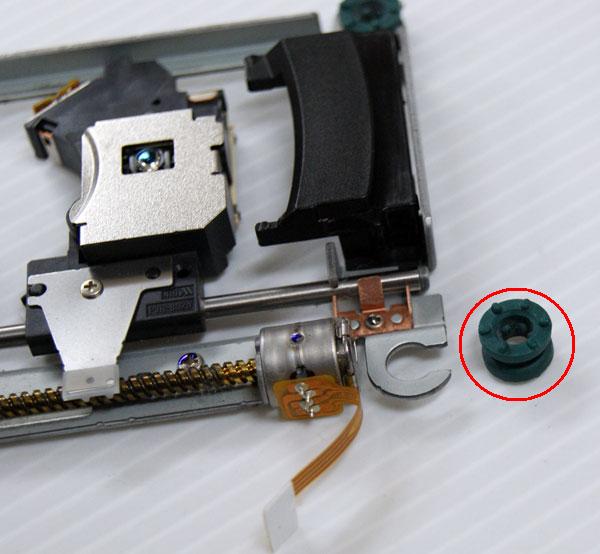

よーくみると左にあって右にないパーツが
これらのパーツも古いほうから外して
新しい方に移植する必要がございます
こちらの黒いパーツは裏側でネジ止めされてますので
ネジを外して新しいピックアップユニットへ移植
外して新しいピックアップユニットに取り付けてください
ショートさせているハンダを除去します
あとはこれまでの作業を逆戻しに行えば
新しいピックアップユニットに交換完了！
ただし･･･
＜＜＜＜＜注意＞＞＞＞＞
全ては自己責任での作業となりますので
自信のない方、自己責任の取れない方は
諦めてくださいませ。何か問題が発生しても
一切の責任を負いかねます。
PlayStation2 スリムタイプ SCPH-70000・75000用
ピックアップユニット（TDP082W）
ラジオショック価格３９８０円
SCPH-77000･79000・90000用
ピックアップユニット（TDP182W）
ラジオショック価格３９８０円
お手持ちのPS2がどの型番か判らない方は
本体裏側のこちらのシールにてご確認の上
お買い求めくださいませ
もちろん明日店頭にてこちらの商品をお求めいただくと
ブログ掲載商品翌日１０％プライスオフ！
