怪我の功名

本日は壊れた「iPod nano 第４世代」を修理してみましょう。

なんですと！これは「仕事のフリをして本当はお前の趣味」

じゃないかですって！？

ハイそうです。その通りでございます。

というわけで、早速解体開始。

いつものように事前にYoutubeで予習しておきましょう。

毎度のことながら「apple」社の製品は芸術的であります。

こんな小さなボディの中に奇跡的なプロダクトデザインで

必要なパーツが収まっています。

なにがスゴイって外側にネジが一本も見えていない

なんて昔では考えられないことです。

中身を見るまで、これだけ小さいと修理不能で

ほとんどハメ殺し状態なのじゃないかと思っていたのですが

そんなことはありませんでした。

ただし、これだけ小さな筒状のケース中にボトルシップ

のようにパーツを組み込んでいるため

ネジは使わず、ほとんどのパーツが両面テープで

固定されていました。

前面のガラスパネルは寄木細工のからくり箱のように

はまっていて、少しずつずらせると突然パネルが

はずれるという具合。

そんなパーツを外していく作業がまるでパズルのようで

うまく外れると、超気持ちいい！

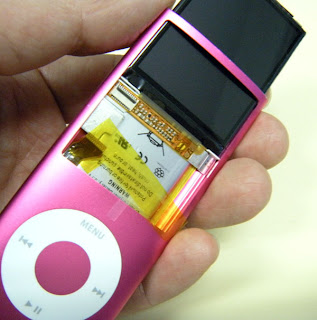

若干難儀しましたがなんとか

液晶画面が外れました。

今回、液晶は問題ありませんので交換する必要は

ありませんでしたが、もし液晶が割れた場合は

こちらをどうぞ。

iPod nano 第３世代用　液晶パネル

ラジオショック価格２０００円

iPod nano 第４世代用　液晶パネル

ラジオショック価格２５００円

というわけで、その後は順調にバラされていき

あっという間にバラバラに。

水没シールはしっかり赤色になっていたので

バッテリーの交換が必要ですが、あいにく今現在

お取り扱いがございません。

近日入荷ということで。

で、問題はそれだけではなく私が推測するに

前ユーザーは「水が入って壊れたものを、原因が判らず

iTuneで認識しないのはコネクタがキチンと刺さっていない

ためだと判断し、認識させようと、無理やりＤｏｃｋケーブルを

抜き差しした結果、本体内のＤｏｃｋコネクタが一部欠損

ピンが数本折れ曲がる。」という事態に陥った様子。

こうなると本体側のDockコネクタを交換する必要が

あるわけですが、そんな部品は取扱がございません・・・

あ！あった。

Dock延長ケーブル！

あいつには本体側のコネクタがついていたはず！

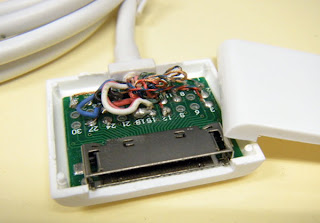

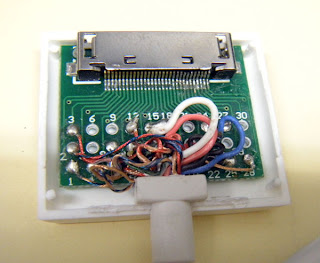

早速、Dockコネクタの受け側の殻を割ってみると・・・

あ！まさかの・・・

変換基板ではありませんか！

たぶんこの基板だけ外して売っても

ラジオショックのDock延長ケーブルの価格より

高く売れますぜ！旦那！

Dock延長ケーブル

ラジオショック価格６８０円

ということはもしかしたら反対側にも

変換基板が使われているんじゃないかと

見てみましたが、普通のDockコネクタでした。

残念。

でもって、本体側のコネクタを交換可能か

見てみましたが、形状が違うため

移植は不可能だとわかり断念。

残念ながら、iPod nanoの復活は

今回なりませんでしたが、代りに収穫も

あったので良しとします。
